VBS-M R소개

구성 및 시공순서
fischer VBS-M 구성 및 시공순서
1. 적용범위
기존의 벽돌 조적을 내부 모재와 연결하여 처짐이나 벽돌의 이탈을 방지키 위해 사용.
2. 일반사항

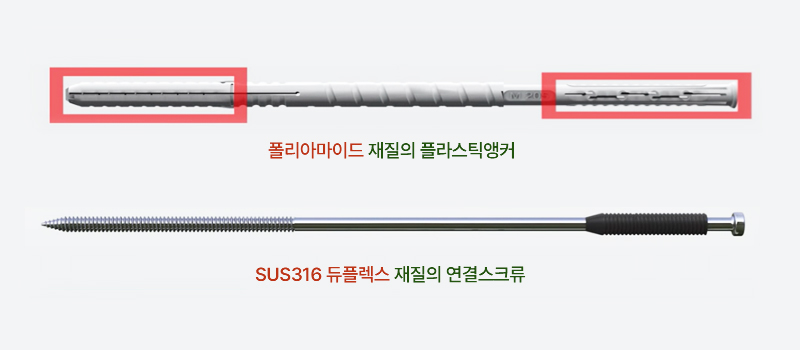

(1) 고품질의 폴리아마이드의 나일론 앵커와 SUS316 듀플렉스 스테인레스 재질의 스크류로 구성됩니다.
(2) 외부 벽돌을 관통하여 모재 내부로 천공후 나일론 앵커를 삽입후 이후 나일론 앵커의 확장과 고정을 위해 스크류를 체결하므로써 일체화 형태로 보강이 됩니다.
(3) 본 제품은 독일 DIN 1053에 의한 시험방법으로 DIBt(Z-21.2-1956) 승인 제품입니다.

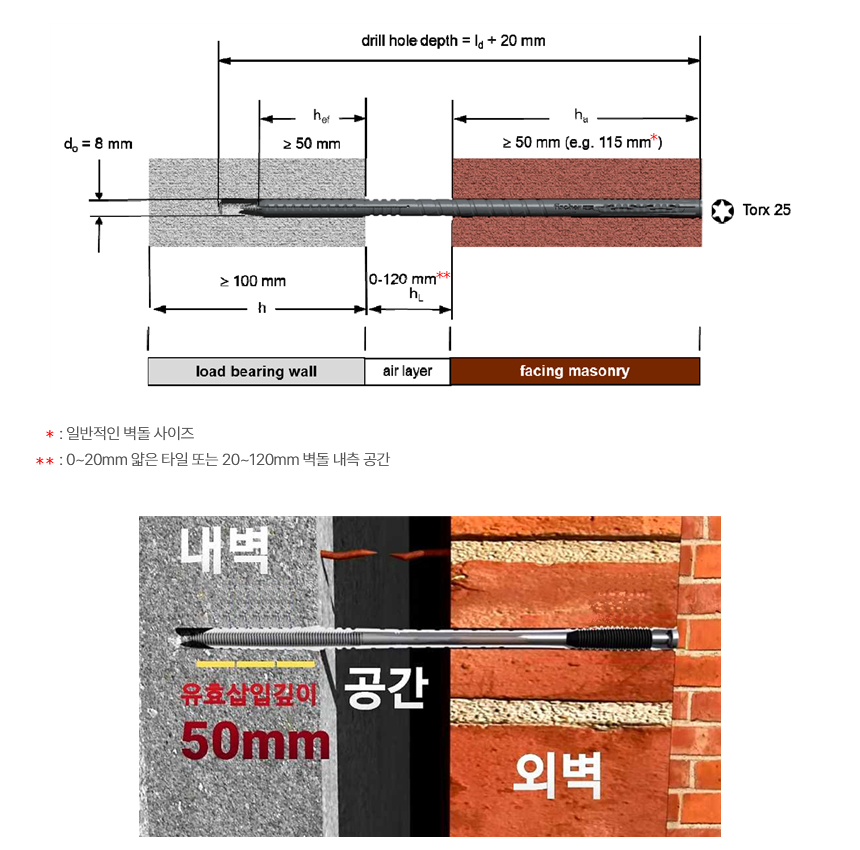

(4) 시공 유효 삽입 깊이가 50mm로 빠른 설치가 가능합니다.
(5) 시공 가능한 내부 모재 종류
콘크리트(≥C12/15), Solid bricks, Sand-lime solid brick, Hollow block made of light weight con’c.
3. 제품구성
4. 세부 설치 사항
5. 제품 사양

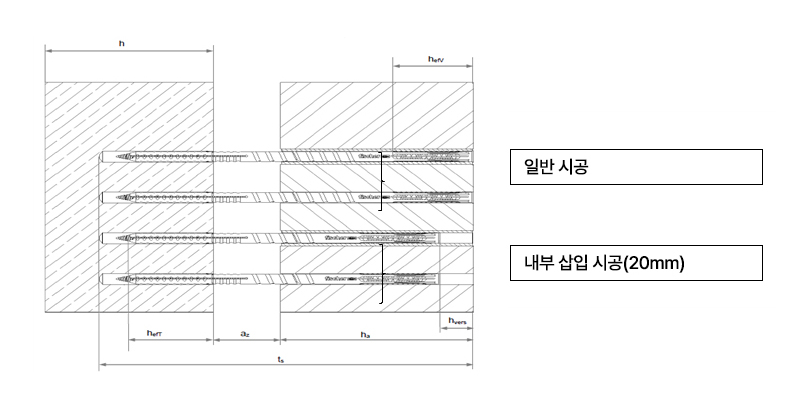

제품명 제품번호 115mm벽돌에 일반시공시 최대 이격 거리
(mm)		 115mm벽돌에 20mm 삽입시공시 최대 이격 거리
(mm)		 tfix
피 부착재
최대 두께
(mm)		 do
천공직경
ø
(mm)		 ho
천공
깊이
(mm)		 hef
유효
삽입깊이
(mm)		 I
앵커
길이
(mm)		 박스당
수량
(pcs)
gvz A4
VBS-M 8 x 120 514243 514236 *20 - 70 8 140 >50 120 100
VBS-M 8 x 185 514244 514237 20 40 135 8 205 >50 185 100
VBS-M 8 x 205 514245 514238 40 60 155 8 225 >50 205 100
VBS-M 8 x 225 514246 514239 60 80 175 8 245 >50 225 100
VBS-M 8 x 245 514247 514240 80 100 195 8 265 >50 245 100
VBS-M 8 x 265 514248 514241 100 120 215 8 285 >50 265 100
VBS-M 8 x 285 514249 514242 120 140 235 8 305 >50 285 100
* 일반 시공 및 삽입시공관련 자료는 하부 참조 요망. 벽돌 파손을 최소화 하기 위해서는 전용 드릴 비트 사용 바랍니다.
자세한 사항은 영업 담당에게 문의 바랍니다.
6. 시공 순서
(1) 8mm 직경의 드릴 비트를 선택하여 천공한다.
(콘크리트&벽돌 모재 : 해머드릴비트, 중공 모재 : 중공용 드릴 비트)
(2) 천공 홀 내부에 플라스틱 앵커를 모재의 안쪽 끝까지 밀어 넣는다.
(3) 별모양() 스크류(Torx 25) 비트를 사용하여 시공 한다.
(4) 내부 삽입 시공할 경우 PAR자재를 사용하여 이물질 유입을 방지 하여야 한다.
